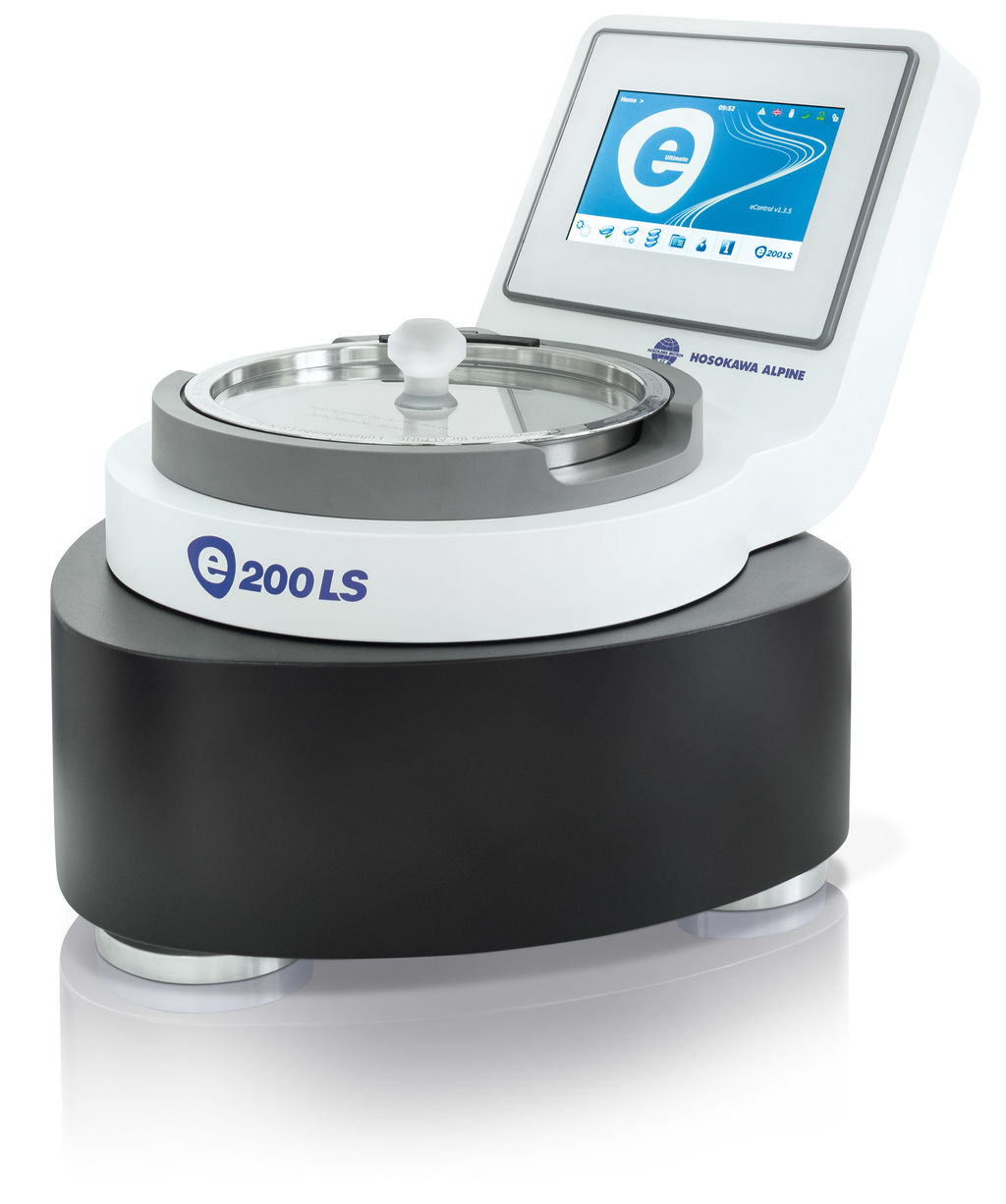

Tamiseur à jet d’air e200 LS

Tamiseur à jet d’air e200 LS

En tant qu’inventeur et leader mondial du tamisage à jet d’air, Hosokawa Alpine établit de nouvelles normes depuis plus de 60 ans. La facilité d’utilisation et la fiabilité des résultats caractérisent depuis toujours les tamis à jet d’air ALPINE. Cette histoire à succès se poursuit encore aujourd’hui. Nous en améliorons l’ergonomie et augmentons l’efficacité et la vitesse. Grâce aux dernières fonctionnalités, vous avez toujours le contrôle total.

  • Reproductibilité et comparabilité élevées
  • Utilisation simple grâce aux logiciels intégrés
  • Guidage automatisé et innovant de l’utilisateur
  • Entièrement fabriqué en Allemagne

Détails de la fourniture: tamiseur, aspirateur industriel haute performance type L, software, accessoires (adaptateur pour tamis, buse à fente, couvercle en verre acrylique, silencieux d'aspiration, marteau, brosse, câble de raccordement électrique, manuel d'utilisation)

Résultats optimaux avec une efficacité maximale

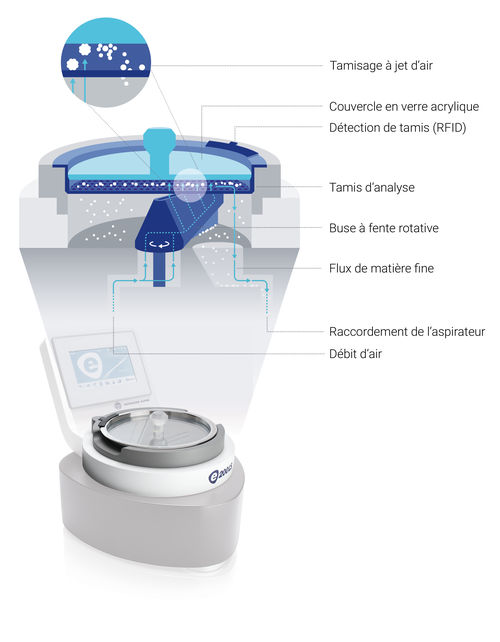

Les poudres très fines ayant tendance à s’agglomérer et donc à boucher le tamis, le tamiseur à courant d’air est le système par excellence pour tamiser les poudres fines. C’est là que le tamiseur e200 LS offre une efficacité maximale grâce à deux composants qui travaillent ensemble : une buse fendue en rotation dans la chambre de tamsage et un aspirateur industriel connecté à la chambre de tamisage.

Dès que l’aspirateur est mis en route, il génère un vide dans la chambre de tamisage. La fente étroite de la buse permet une accélération de l’air qui va traverser le tamis par son dessous. Les particules situées sur le dessus du tamis sont alors dispersées par le jet d’air avant d’être aspirées par l’aspirateur vers le bas à travers les mailles du tamis. L’effet obtenu est une séparation rapide et efficace du produit passant. Le refus reste sur le tamis et va être pesé à nouveau à la fin du tamisage.

Autres avantages : la régulation automatique de la dépression ainsi que la spécification des paramètres de tamisage garantissent des résultats reproductibles.

Évolutif a tout moment!

Options de logiciel eControl

  • Connexion de différents aspirateurs
  • Fonctionnement simple à une touche
  • Interface utilisateur graphique
  • Dépression (en Pa), temps de tamisage, date et heure sont affichés
  • Dépression manuellement réglable

(comparable au A200 LS)

  • Régulation automatique de la sous-pression
  • Communication avec la balance par interface RS-232
  • Analyse des résultats simple et rapide (sous forme de tableau)
  • Gestion centralisée des paramètres de tous les tamis

(comparable au 200 LS-N)





Caractéristiques de la version BASIC, plus:

  • Enregistrement automatique et impression
  • Gestion des tamis (POS)
  • Analyse des résultats par rapport aux spécifications (tableau et graphique)
  • Sauvegarde automatique
  • Précision d’affichage individuelle
  • Différents types de diagrammes

Caractéristiques de la version ULTIMATE, plus:

  • Conditions pour validation du logiciel aux normes ISPE GAMP 5, FDA 21 Part 11, EC GMP Annex 11
  • Gestion du mot de passe
  • Utilisateur
  • Audit – suivi des activités de l’utilisateur et enregistrement des évènements
  • Signature électronique
  • Connexion réseau nécessaire



  • ÉCRAN 7" SANS REFLETS: Lisible même dans des conditions d’éclairage difficiles et de n’importe quel angle.
  • ÉCRAN TACTILE INTELLIGENT: Ecran tactile avec verre robuste de sécurité d’épaisseur 3 mm.
  • GUIDAGE INTUITIF DE L’UTILISATEUR: Visualisation moderne pour une utilisation rapide, facile et précise.
  • GESTION SÉCURISÉE DES RÉSULTATS: Analyses et rapports de données avec fonctions d’ archivage et de recherche ainsi que sauvegarde automatique.
  • APPLICATIONS INDIVIDUELLES: Réglages protégés par mot de passe, précision d’affichage individualisée, migration des anciennes données au format XML.
  • CONNEXIONS: Ethernet, RS-232 et 3 × USB ex : pour scanner code barre, clavier et souris.
Gamme d’analyse avec 20 μm à 4 mm
ø 200 / 203 mm (avec ø 76 mm) 10 μm à 2.5 mm
Navigation Écran tactile capacitif 7" de haute résolution
Longueur câble d’alimentation (m) 3.0
Alimentation principale (V, ~, Hz) 90 – 264, 1, 50 / 60
Dépression (Pa) 1500-5000
Débit d’air (m³ / h) 70-130
Vitesse (t / min) 18
Poids (kg) 20
Classe de protection (IP) : 54
Dimensions L × I × H (mm) 535 × 370 × 386

Séparation, fractionnement et analyse granulométrique de poudres pour différentes industries :

  • Minéraux
  • Chimique
  • Pharmaceutique – conforme à 21 CFR Part 11
  • Production de toner
  • Alimentaire
  • Cimenterie et matériaux de construction
SOFTWARE LITE BASIC ULTIMATE SECURITY
FONCTIONS BASIQUES
Régulation manuelle de la dépression
(clapet de fuite d’air)
×××
Gestion utilisateur avec
niveaux d’autorisation
2 niveaux 2 niveaux 2 niveaux jusqu’à 5 niveaux
Affichage données système / réglage appareil
12 langues disponibles
(CZ, DE, US, ES, FR, JP, BR, RU, TR, CN, HR, PL)
Unités de mesure modifiables
(poids, longueur, dépression)
××
Précision d’affichage modifiable
(poids, ratio)
××
Audio (signal sonore pour clavier) ××
Clavier USB, souris, scanner code barre ×
Port Ethernet ××
Imprimante via USB ou LAN ××
Fonction capture d’écran ××
Version démo
disponible pour 30 jours
×
Connexion à différents aspirateurs
(option)
×××
BALANCES DE LABORATOIRE
Driver de balance standard
(Sartorius / Mettler)
×
Liste des drivers de balances
extensible par mise à jour
××
Valeurs de balance
réglables avec signes +/-
××
TAMIS D‘ANALYSE
Reconnaissance automatique
des tamis (RFID)
×
Sélection de l’ouverture
de maille (μm, mm, ASTM)
××
Paramétrage individuel du temps
de tamisage et de la dépression par tamis
××
Nettoyage des tamis ×
TAMISAGE
Tamisage manuel manuel manuel, POS manuel, POS
Choix de sortie de résultats
(valeur relative/absolue)
× seulement en % en g ou en % en g ou en %
Paramétrage automatique
de la dépression
× central
pour tous les tamis
individuel individuel
POS
Gestion des tamis (POS) ××
Importation de jeu de tamis ××
Exportation jeu de tamis ×× XML XML
GESTION DE L’ARCHIVAGE
Affichage du résultat d’analyse × Affichage Affichage,
imprimante, PC
Affichage,
imprimante, PC
Archivage externe du document
sur USB, LAN ou FileServer
××
Enregist. résultats d’analyse
vers archive document ext.
×× manuel / automatique automatique
EVALUATION
Evaluation tabulaire ×
Graphique : courbe cumulative,
RRSB, histogramme
××
Calcul de troix valeurs
dx individuelles
××
Comparaison graphique
de l’analyse des tamis (< 5)
××
Evaluation des résultats par rapport
à une spécification de consignes
(tabulaire et graphique)
××
IMPORT / EXPORT / IMPRESSION
Gestion et information laboratoire
Liaison pour logiciel LIMS
××
Rapport d’analyse envoyé
à l’imprimante
×× manuel / automatique manuel / automatique
Exportation des données
XML / PDF
××
Création d’un résumé
/ rapport quotidien
××
Création d’une liste des utilisateurs ×××
MISE A JOUR / SAUVEGARDE/
RESTAURATION

Sauvegarde × manuel manuel / automatique manuel / automatique
Restauration ×
Mise à jour / Évolution du logiciel,
micrologiciel, système d’exploitation
Migration d’anciennes données
XML et CSV de modèle précédent
××
Audit (21 CFR Part 11)
incl. signature électronique
×××
SERVICE
Service de calibration annuelle (option)

Vous possédez déjà un tamis à jet d’air Alpine ?

Matériel et logiciel optimisés disponibles : effectuez la mise à niveau maintenant !

eControl PROFESSIONAL s’arrête avec la version 1.3.13. Celle-ci peut toujours être utilisée sous sa forme actuelle, mais une mise à jour avec une version 1.4.x n’est pas possible. Nous recommandons ici une mise à niveau avec ULTIMATE. L’utilisation de certaines fonctionnalités ULTIMATE ou SECURITY a lieu avec une connexion réseau.

Les mises à jour actuelles du logiciel nécessitent l’écran de commande HMI 2.0 (intégré par défaut dans le tamis à jet d’air e200 LS des dernières années de construction). Pour les appareils avec écran de commande HMI 1.0 (année de construction 2010-2015), nous proposons un kit de mise à niveau vers HMI 2.0. Cela permet de remplacer le panneau facilement. De plus, vous recevrez de nombreux accessoires ainsi que des adaptateurs pour l’utilisation avec d’autres aspirateurs.

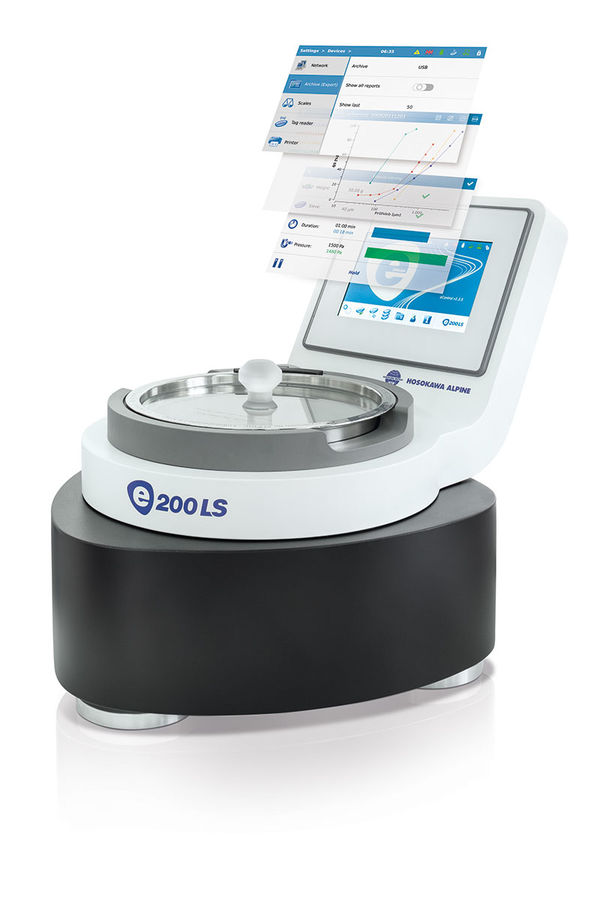

Innovant, digital, automatisé

Un fonctionnement rendu facile



La navigation dans les menus est simple et bien définie. Des symboles compréhensibles sur l’écran tactile intuitif garantissent un grand confort d’utilisation. Douze langues différentes sont actuellement disponibles pour le fonctionnement de l’appareil.



  1. RÉGLAGES
    Informations système, date / heure, réseau, balances, tamisage, formats numériques, unités de mesure, etc.

  2. TAMISAGE
    Tamisage manuel, tamisage suivant les POS

  3. GESTION DES TAMIS D’ANALYSE
    Consigne individuelle des paramètres de dépression et temps de tamisage, etc.

  4. GESTION DES POS
    Procédures Opérationnelles Standard pour créer et gérer les procédés de tamisage

  5. ARCHIVAGE
    Récupération et évaluation des procédés de tamisage enregistrés

  6. ADMINISTRATION DE L’UTILISATEUR
    Création et gestion des utilisateurs avec 5 différents niveaux d’autorisation

Tamis à jet d'air nouvelles caractéristiques

Un relooking important matériel innovant et logiciel intelligent

Découvrez les dernières caractéristiques de notre tamis à jet d'air - Le leader du marché en termes de technologie

  • NOUVEAUTÉ FONCTIONNEMENT PLUS SILENCIEUX: 50 % plus silencieux que son prédécesseur! Le nouveau design du conduit d’admission d’air et le nouveau silencieux d’aspiration permettent cette réduction de bruit.
  • NOUVEAUTÉ OUTIL DE DIAGNOSTIC: Tous les composants électroniques sont maintenant contrôlés par des voyants d’état – pour toute la durée de vie de l’appareil.
  • NOUVEAUTÉ ASPIRATEUR: Le nouveau puissant aspirateur Kärcher avec nettoyage du filtre est LA solution professionnelle pour la production et le laboratoire.

  • NOUVEAUTÉ CONCEPT DE CONNEXION: Un concept soigné de connexion à l’arrière de l’appareil : les câbles et les connexions sont maintenant intégrés dans l’appareil et donc moins sensibles aux interférences électroniques.
  • NOUVEAUTÉ FONCTIONNEMENT MODULAIRE: La nouvelle ouverture d’aspiration offre différentes possibilités : déshumidification/refroidissement ainsi que l’ajout d’additifs ne sont plus un problème.
  • ÉVOLUTIF A TOUT MOMENT: Tous les progiciels eControl LITE, BASIC, ULTIMATE et SECURITY sont basés sur le même matériel.

Réglage avec l'aspirateur Kärcher

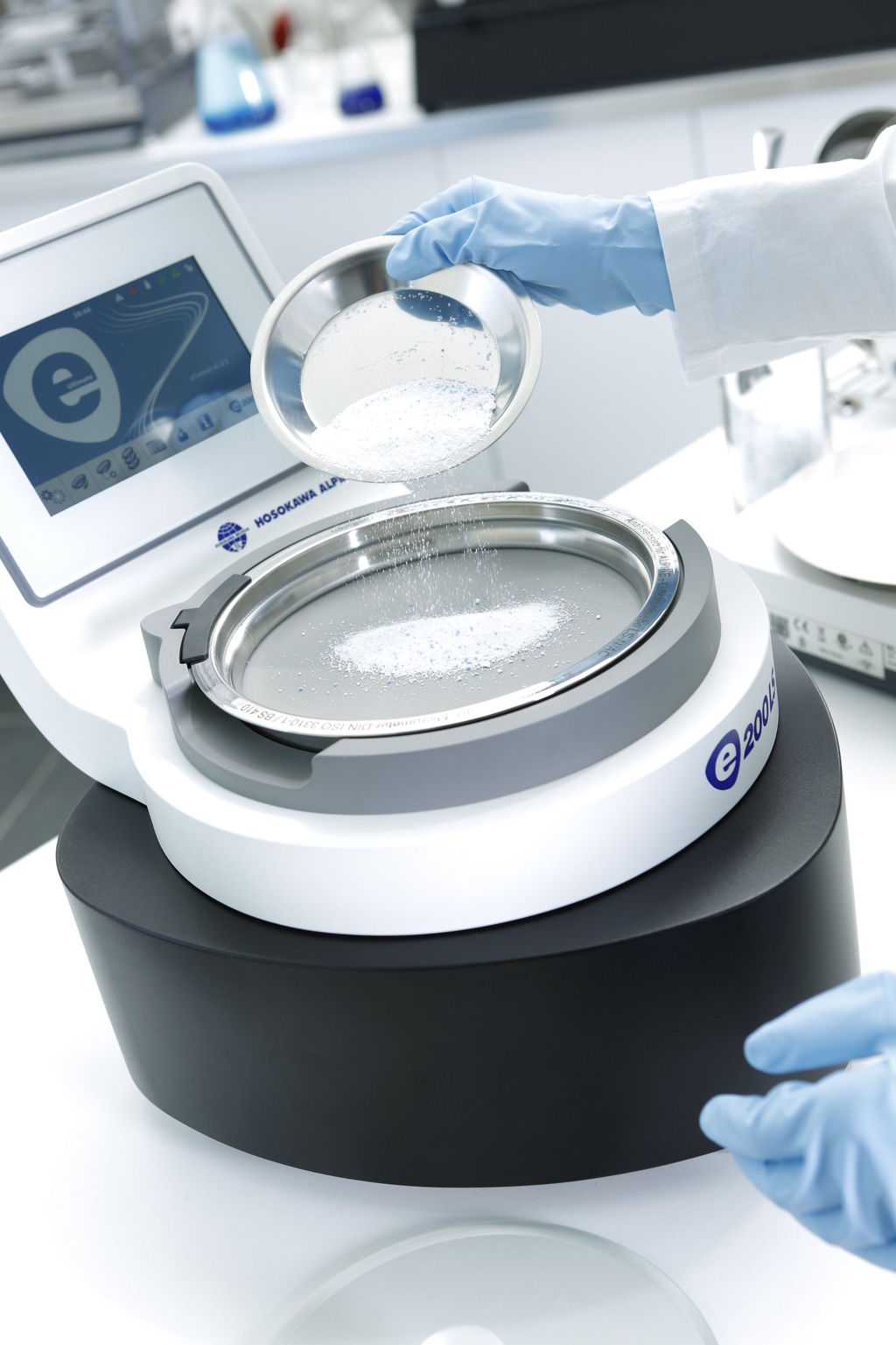

Tamis à jet d'air en fonctionnement

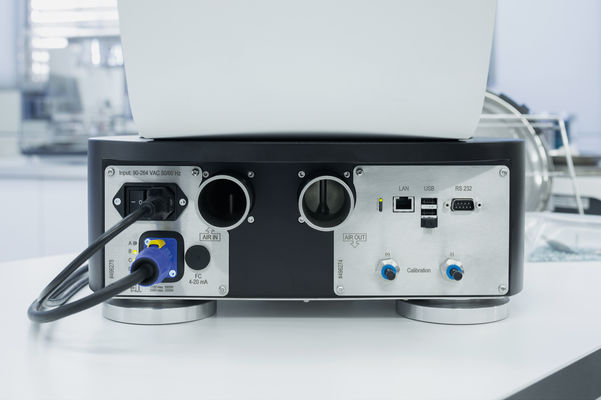

Concept de connexion

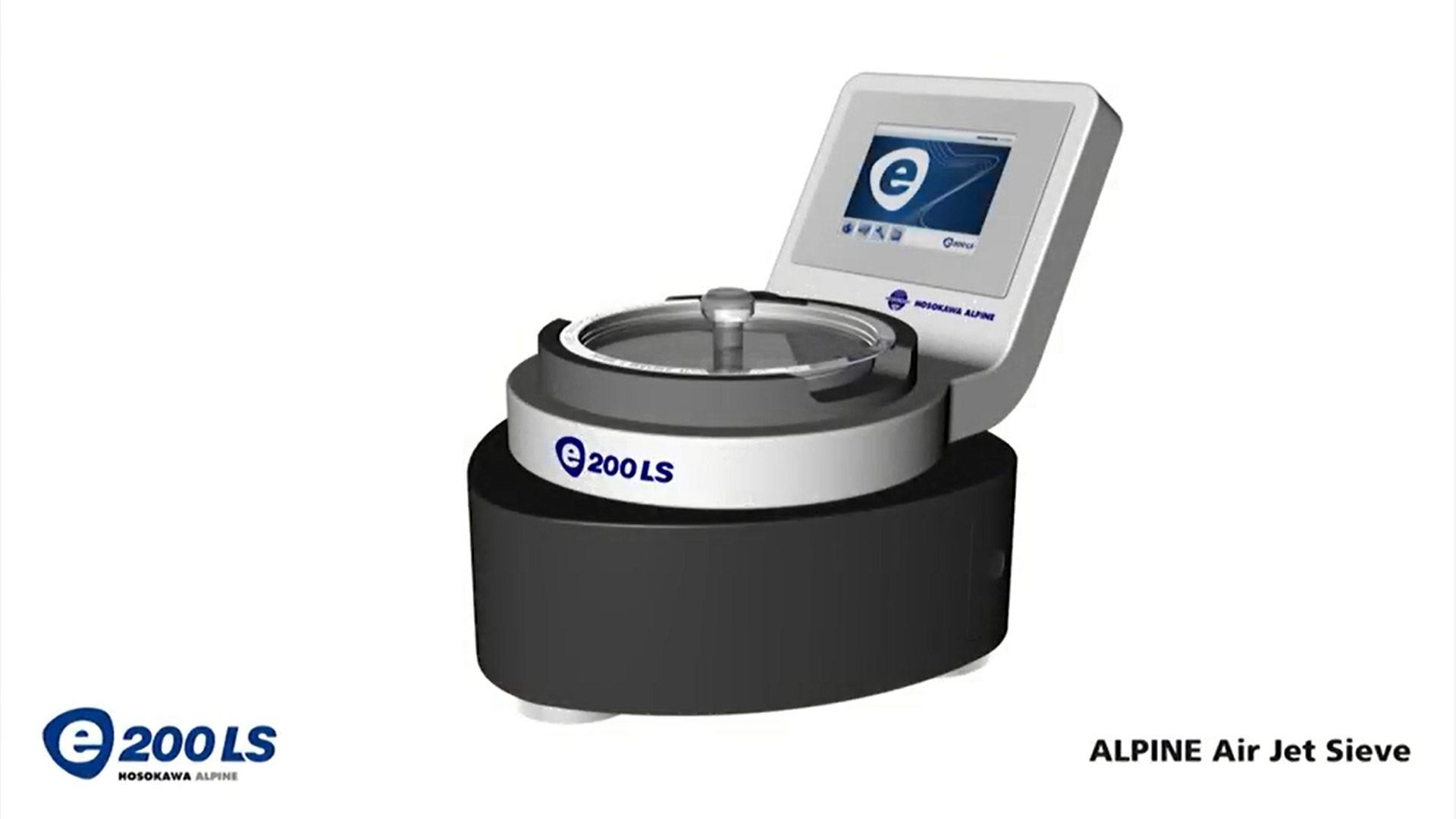

Vidéo du produit

Vous pouvez également louer cette machine!

Vous pouvez en savoir plus sur la page des machines de location.

Vous trouverez de plus amples informations sur le produit, les détails techniques et les accessoires appropriés dans notre brochure:
Brochure Air Jet Sieve
