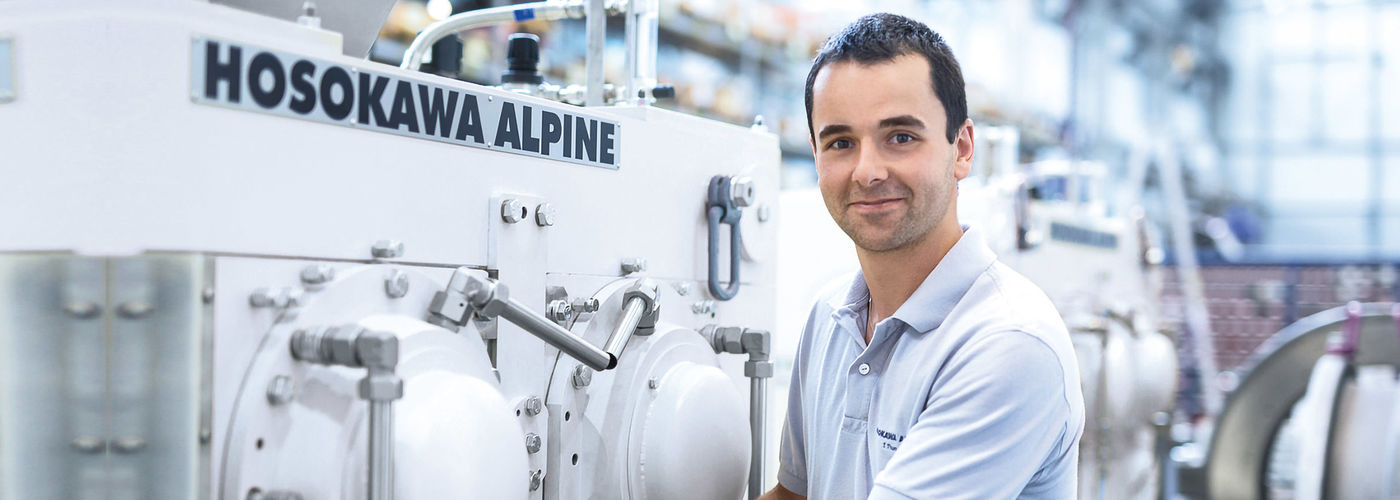

L'employé de Hosokawa Alpine se tient à côté d'un compacteur
Séries ARC MS & ARC CS
Séries ARC MS & ARC CS
Séries ARC MS & ARC CS
CS
Séries ARC MS & ARC CS
Séries ARC MS & ARC CS
Séries ARC MS & ARC CS
CS

Séries ARC MS & ARC CS

Presses à rouleaux spécialement conçues pour l’industrie chimique, alimentaire et minérale.

Domaines d'application typiques :

  • Industrie chimique : Lignine, engrais
  • Industrie minérale et métallurgique : Eponge de fer, charbon, poussière métallique, calcaire, briquetteage, compactage de talc
  • Industrie alimentaire : Compactage de concentrés protéinés

Avantages du compactage pour votre produit et votre production :

  • amélioration des propriétés rhéologiques
  • réduction de l'exposition à la poussière,
  • amélioration de l'écoulement
  • un meilleure épandage
  • taille et forme des particules adaptées
  • masse volumique apparente accrue
  • comportement réactif modifié (comme par exemple la solubilité)



Quel est le compacteur qui me convient le mieux ?

Vous trouverez un aperçu de nos séries de compacteurs et de leurs caractéristiques respectives sur notre page machines Compacteurs | Presses à rouleaux. Vous pourrez ainsi trouver le compacteur adapté à vos besoins.

Des solutions individuelles avec les compacteurs ARC

Que vous cherchiez une solution de briquettage ou de granulation, le résultat est toujours convaincant. Parce que chaque installation s'adapte aux exigences spécifiques du client.

Granulation par compactage : Voici à quoi votre installation de granulation pourrait ressembler



1  Produit 2  Compacteur ARC MS 3  Concasseur primaire   4  Concasseur fin
5  Tamiseur  6  Particules fines résiduelles 7  Matériau grossier résiduel 8  Produit final en granulés

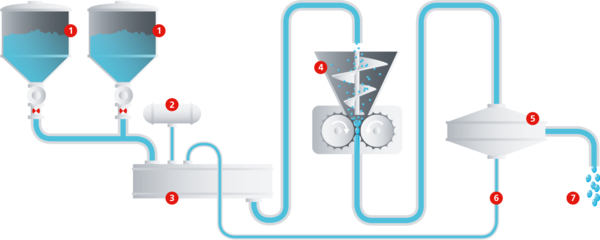

Briquettage : voici à quoi votre installation de briquettage pourrait ressembler



1  Produit, liant sec   2  Liant liquide 3  Mélangeur  4  Compacteur ARC MS
5  Tamiseur  6  Particules fines résiduelles  7  Produit final briquettes

De nombreux produits peuvent être utilisés sans liant.

Compacteur ARC MS

Le spécialiste des solutions spéciales sur mesure

Il est recommandé d'avoir recours à la série de compacteurs MS de Hosokawa Alpine lorsque des étapes de processus au sein de la chaîne de valorisation nécessitent un matériau compacté sous forme de briquettes ou de granulés. C'est précisément pour ces domaines d'application que le compacteur est le mieux adapté.

La gamme de compacteurs MS de Hosokawa Alpine dispose de deux cylindres tournant en sens inverse, qui compriment la poudre à grains fins pour en faire des pellets ou des briquettes solides. De même, cette machine peut également être utilisée comme broyeur à rouleaux pour lit de matière pour le broyage de matières solides et abrasives. Le rouleau est monté des deux côtés sur des roulements à rouleaux coniques. Ce concept de palier permet non seulement d'absorber les forces radiales, mais aussi les composantes de force axiales, ce qui permet de garantir une très grande longévité des roulements. L'ensemble rouleau/palier est logé dans une structure portante rabattable du compacteur. L'un des deux rouleaux est un cylindre fixe et le deuxième cylindre est un cylindre libre. Le cylindre libre subit une précontrainte générée par un système de ressort hydropneumatique, ce qui permet d'appliquer les forces de compression nécessaires pendant le fonctionnement.

La série MS permet d'atteindre des forces de compression qui permettent de comprimer le matériau à 99 % de sa densité pure en fonction des propriétés du matériau. La série MS est conçue pour des débits allant de 0,5 t/h à 250 t/h. Elle est équipée d'un système d'aspiration et d'un système d'évacuation.

Granulation sèche et granulation humide

On distingue deux méthodes de granulation différentes :

Granulation à sec :

  • Compactage et concassage ultérieur
  • Ne requiert aucun ajout de liants
  • Aucun séchage nécessaire
  • Surtout pour les produits sensibles à la chaleur ou à l'humidité
  • Produit final : mélange granuleux et coulant de taille uniforme

Granulation humide :

  • Ajout de liants sous forme liquide (à base d'eau ou d'alcool)
  • Requiert un processus de séchage
  • Granulation à la suite du compactage et du séchage
  • Effet négatif possible sur la qualité des granulés
Les avantages du compacteur ARC MS

  • sur mesure, selon les exigences du client
  • grande disponibilité de l'installation et qualité de produit constante
  • processus à haut rendement énergétique
  • excellent rapport entre la taille de la machine et la capacité de production
Modèles

  • différentes surfaces de rouleaux, y compris des rouleaux segmentés
  • pièces en contact avec le produit en acier inoxydable
  • matériaux spéciaux pour une grande résistance à l'usure
  • machines et installations ATEX
  • étanche à la poussière et au gaz (mode de fonctionnement inerte possible)
  • alimentation homogène des produits : alimentation verticale par vis sans fin, alimentation horizontale/verticale par vis sans fin, plusieurs alimentations par vis sans fin, alimentation par gravité ou désaération sous vide possibles

Outre les machines sur mesure, Hosokawa Alpine propose également des installations complètes clés en main.

Compacteur ARC CS

Facile à entretenir et robuste

Le compacteur Hosokawa Alpine de la série CS permet de compacter aussi bien des pellets que des briquettes. De même, cette machine peut également être utilisée comme broyeur à rouleaux pour lit de matière pour le broyage de matières solides et abrasives. La force de compression nécessaire est appliquée par un système de ressort hydropneumatique. Il a été conçu de manière à pouvoir générer des forces de compression très élevées. Grâce au montage unilatéral des deux rouleaux tournant en sens inverse, le changement des anneaux ne demande que quelques minutes. De même, le réglage facile de l'écartement de travail et la modification de l'alimentation par la vis sans fin permettent une adaptation rapide et flexible des conditions de production. Le compacteur ARC CS 25 est particulièrement adapté aux petites quantités de production, jusqu'à 0,8 t/h. Il est fait pour les changements de produits fréquents et les produits abrasifs.

La conception compacte et peu encombrante de la machine permet de l'intégrer facilement dans des installations de production déjà existantes et d'effectuer des essais in situ. Pour cela, cette machine peut être mise à disposition par notre Rental & Used Machine Division en tant que Machine d'occasion- ou Machine de location.

Les avantages du compacteur ARC CS

  • sur mesure, selon les exigences du client
  • grande disponibilité de l'installation et qualité de produit constante
  • processus à haut rendement énergétique
  • changement d’outil rapide
Modèles

  • différentes surfaces de rouleaux
  • pièces en contact avec le produit en acier ou acier inoxydable
  • matériaux spéciaux pour une grande résistance à l'usure
  • machines et installations ATEX
  • étanche à la poussière et au gaz (mode de fonctionnement inerte possible)
  • alimentation homogène des produits : alimentation verticale par vis sans fin, d'alimentation horizontale/verticale par vis sans fin, d'alimentation par gravité ou désaération sous vide possibles
